當前位置：首頁 > 產品展示 > 九、繼電保護、二次回路測試設備 > MEJB-VH單相繼電保護測試儀更新時間：2024-11-13

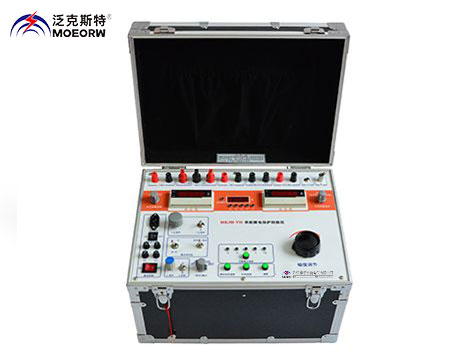

MEJB-VH單相繼電保護測試儀

參考標準：GB7261-2008,DL/T995-2006

產品別稱：單相繼電保護測試儀、繼電保護測試儀、繼保測試儀、單相繼保測試儀、單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀

產品特性：
※直流電壓輸出：0—350（V）連續可調，輸出容量：960VA;
※直流電流輸出：0—10A連續可調，輸出容量80VA；
※交直流電壓：5A過載保護；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

單相繼電保護測試儀

產品用途
MEJB-VH單相繼電保護校驗儀適用于高低壓供電系統繼電保護裝置的調整與試驗。能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。具有指示儀表精度高、功能全、性能穩定、操作簡便、移動靈活等特點。MEJB-VH型單相繼電保護測試儀是我公司開發的一款新型繼電保護試驗設備，美觀牢固，減震性能良好。采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。
◆系列手持式光數字繼電保護測試儀產品功能
?SCD解析：支持SCL文件（SCD、ICD、CID）文件導入、解析、存儲；
?報文探測：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析，并自動與SCL文件進行匹配，標記不匹配項；
?SV/FT3報文監視：提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能，支持報文重新采樣；
?Goose報文監視：提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能，支持Goose發送機制檢測；
?Goose發布測試：提供Goose報文直接發布測試（虛端子測試）；
?電流電壓測試：提供9路電流、9路電壓加量、8路開出、8路開入測試，可手動調節、自動遞變，并分析測試結果；
?狀態序列測試：提供多狀態連續輸出測試，支持短路模型計算，支持多種切換方式，支持IRIG-B碼同步觸發；
?提供多種保護/測控裝置的專用測試模塊：定值校驗、差動保護、諧波疊加、備自投等；
?光口流量測試：光口實時流量、峰值流量、平均流量測試；
?核相測試：支持多組SV報文通道核相測試；
?極性測試：支持直流法測試電子式互感器、變壓器極性測試；
?光功率測試：集成光功率檢測功能，可實時在線測量光以太網發送及接收光信號功率；
?VLAN測試：提供光交換機VLAN測試；
?MMS測試：MMS報文收發測試；
?抓包與回放：網絡報文抓包分析與PCAP回放測試；
?SOE測試：智能終端SOE響應時間測試；
?網絡壓力測試：100~1000M網絡壓力測試；
?異常報文模擬測試：SV/GS丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出測試；

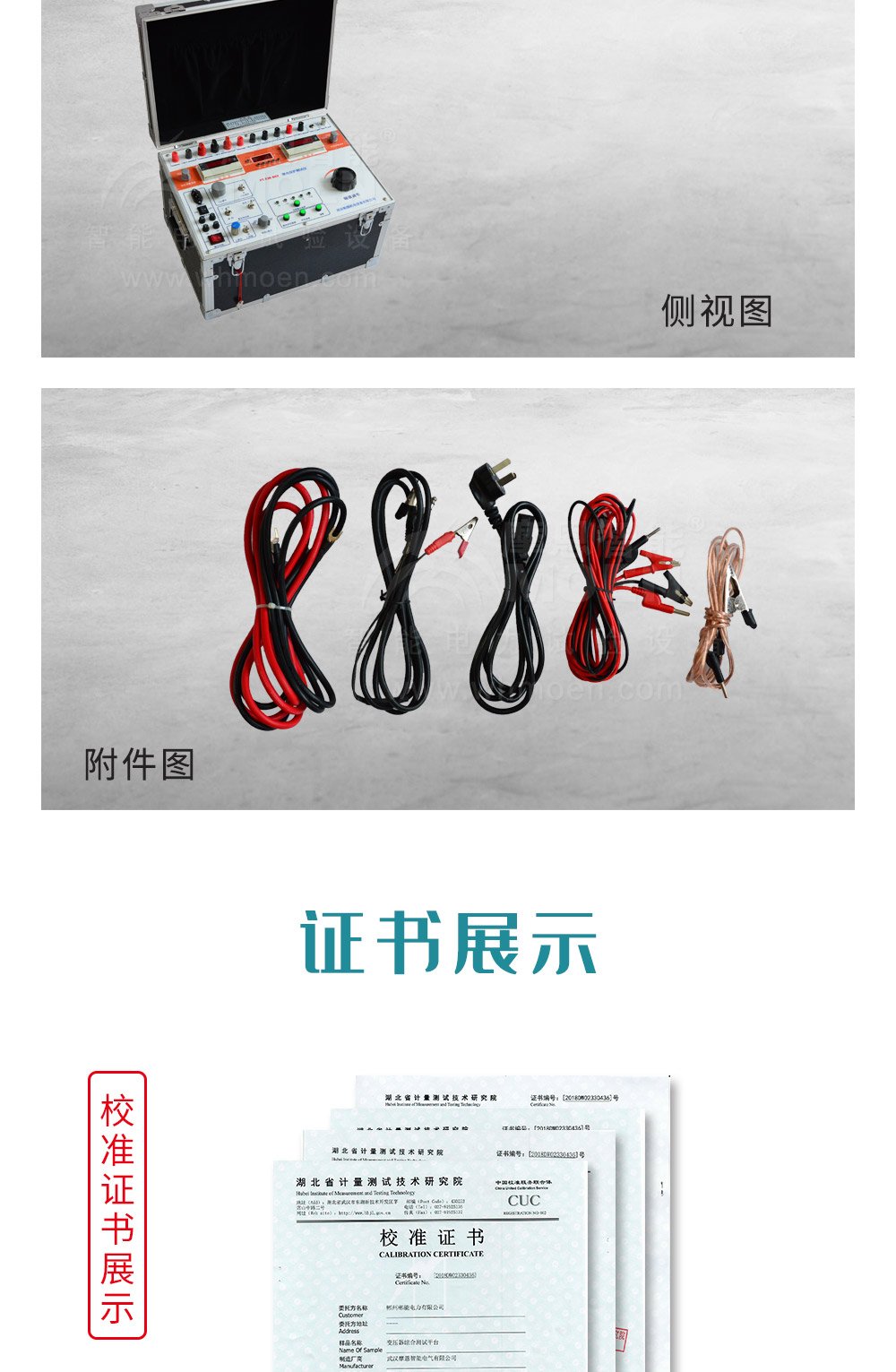

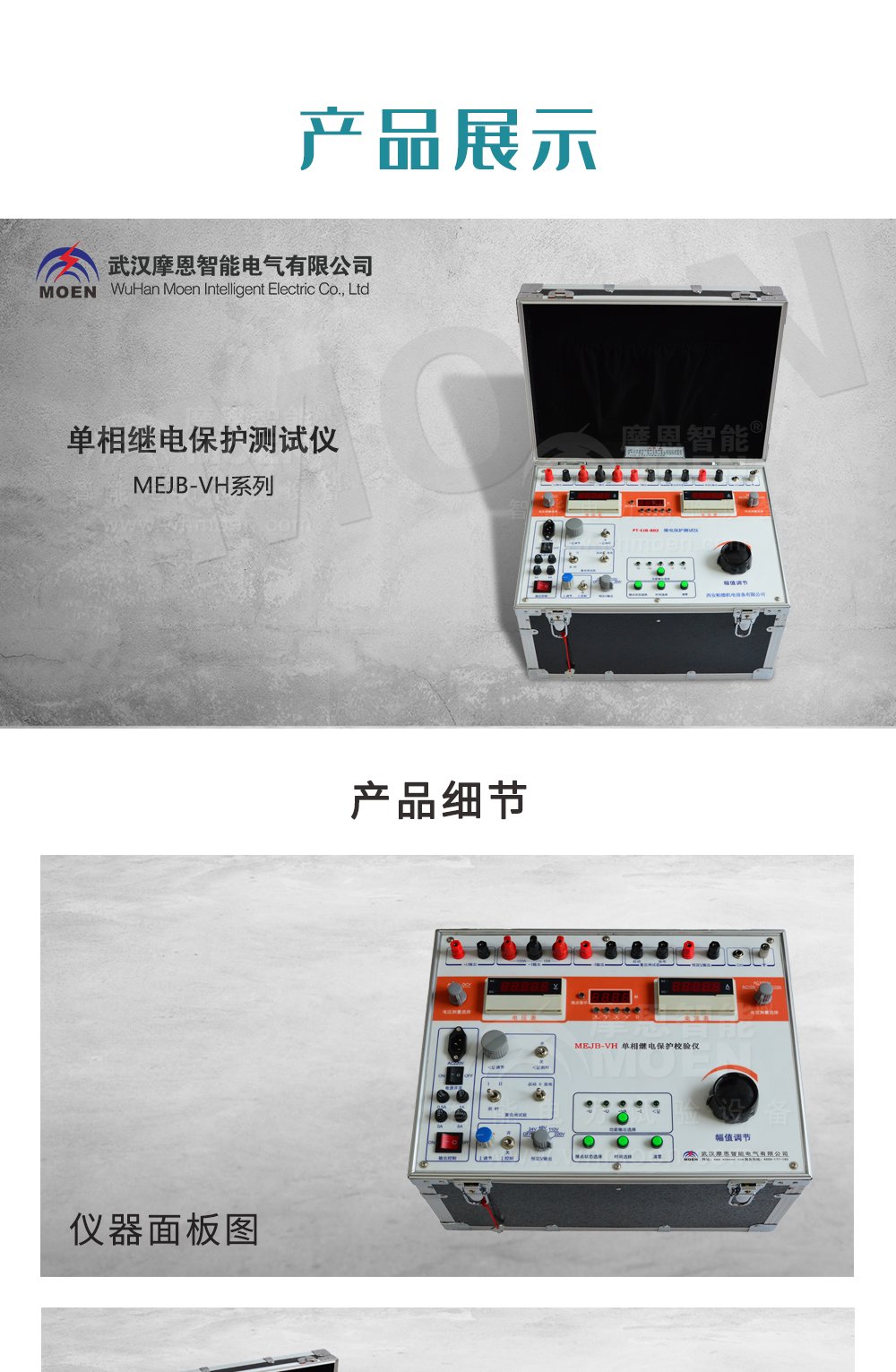

單相繼電保護測試儀產品展示

◆單相繼電保護測試儀技術參數
1、直流電壓輸出：0—350（V）連續可調，輸出容量：960VA
2、交流電壓輸出：0—380（V）連續可調，輸出容量：400VA
3、交流電壓輸出，回路電流指示更高輸出電壓為240V；當回路中電流等于5A時，輸出時間不應大于3分鐘。
4、直流電流輸出：0—10A連續可調，輸出容量80VA
5、交流電流輸出：0—10A(開口電壓40V)、 0—100A(開口電壓14V) 容量1000VA、更大輸出時間應≤35秒
6、交流短路電壓模擬輸出：輸出電壓≤120V，電壓降范圍15~80%（可用于低壓繼電器動作時間測試）。
7、直流電壓選擇輸出（可用于靜態繼電器的操作電源）輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A。
8、繼電器各種接點動作時間測試
?延時閉合的動合（常開）觸點
?延時閉合的動斷（常閉）觸點
?延時斷開的動合（常開）觸點
?延時斷開和動斷（常閉）觸點
?D 繼電器動作值檢定
9、儀器的過載保護
?交直流電壓：5A過載保護
?直流電流：10A過載保護
?直流電壓源：1A過載保護
?整機：6A過載保護
10、其它
?輸入電源：220V±10%，50Hz
?環境溫度：-20℃~+40℃
?環境濕度：不大于85%（15~25℃時）
?體積：470×350×310mm
