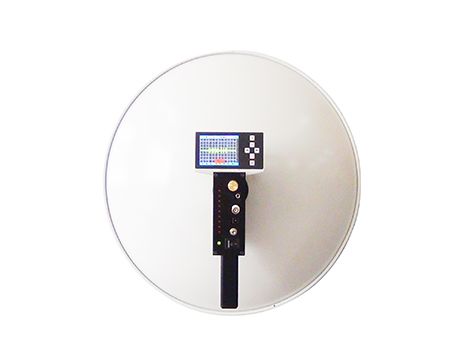

MEJFD-102超聲波局放測試儀

來源：djkluv.com 更新時間：2021-07-23

MEJFD-102

超聲波局放測試儀

簡介
近幾年,隨著國民經濟的發展，停電越來越難,隨著狀態檢修的推廣,帶電測試越來越重要,已成為電網安全運行的重要保障手段。
運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，比紅外攝像儀、紫外攝像儀更易優先發現局放故障，因?yàn)榫址虐l(fā)生時往往先有振動產生超聲后才有熱光磁等物理信號。
我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了MEJFD-102手持式遠程超聲波局放測試儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。

MEJFD-102超聲波局放測試儀功能及特點
1、功能
（1）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；
（2）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；
（3）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；
（4）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；
（5）在電力系統的交接及預防性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；
（6）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀進行掃描?？珊芸彀l(fā)現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；
（7）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；
（8）高壓密封氣體液體的泄漏檢測；
2、特點
（1）手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。
（2）信號接收范圍：zui遠可達50m。
（3）信號放大倍數大、靈敏度高。
（4）強度適中的綠色激光描準，陽光下人眼易跟蹤。
（5）天線為雷達式軍用環焦天線，聚焦能力強。
（6）顯示器可時時顯示波形，并可存儲有價值的波形。
（7）定位準確，安全可靠，簡單實用。
（8）功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業
的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。
（9）除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力
系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。
（10）安全先進，狀態檢修的好幫手。

MEJFD-102超聲波局放測試儀技術指標

結構	鋁制手持式
電路系統	具有抗干擾濾波的模擬電路及數字電路
頻率范圍	異常超聲波信號都有的40Hz（窄頻傳感器）
顯示	液晶顯示并有背光
存儲	可覆蓋存儲255次顯示波形
天線	雷達式環焦天線
電池	鋰電池
操作溫度	-10℃～50℃
探頭	接觸式探頭，非接觸式探頭
耳機	豪華噪音衰減耳機，可配合使用安全帽
指示	dB值，頻率，電池狀態
靈敏度	zui低可檢測-40dB的放電量（峰峰值1mv時為0dB）
尺寸	鋁制便攜箱55×47×20cm
重量	主機：1.5Kg 全套：8Kg
